Rockna - Wavelight PRE/DAC

Gładkie jak jedwab

Podczas opracowywania pakietu dla audiofilów, którzy szukają czegoś więcej niż tylko wysokiej jakości reprodukcji dźwięku, zdaliśmy sobie sprawę z kilku rzeczy. Po pierwsze, potrzebujemy cyfrowej precyzji, ale z "analogowym" urokiem, bez jakiegokolwiek "cyfrowego blasku", ale z bogatymi detalami. Po drugie, ten pakiet musi zapewniać doskonałą wartość, odporność na przyszłość, nowe funkcje i niesamowity, ponadczasowy design. Tak powstał przetwornik "Wavelight DAC", który jest czymś więcej niż tylko młodszym bratem doskonałego przetwornika "Wavedream".

Architektura definiowana programowo i technologia FPGA

Przetwornik Wavelight DAC wykorzystuje najnowsze FPGA Xilinx serii 7, co pozwala nam zbudować funkcje własnego wysokowydajnego procesora R2R. Zdolności cyfrowego przetwarzania Wavelight są tworzone za pomocą złożonego kodowania VHDL i najnowocześniejszego sprzętu FPGA. Architektura jest w rzeczywistości opisana kawałkiem oprogramowania.

Podczas aktualizacji urządzenia Wavelight nowym firmwarem faktycznie zmieniasz jego sprzęt. Ten system umożliwia dużą elastyczność, ochronę przed przestarzałością i pozwala nam poprawić dźwięk twojego przetwornika poprzez zmianę jego wewnętrznej architektury, dodanie nowych, świetnych funkcji lub ulepszenie tych istniejących. Każdy blok cyfrowy jest zbudowany na zamówienie według wysokowydajnego standardu Rockna Audio.

Filtry upsamplingowe

W przetworniku Wavelight naprawdę przyłożyliśmy się do matematyki i rozszerzyliśmy metodologię testowania. Starannie przeprowadzone optymalizacje pozwoliły nam osiągnąć subtelne niuanse podczas odsłuchu, więc każdy słuchacz jest zadowolony.

Potężne, dostosowane jednostki DSP wykonują w czasie rzeczywistym bardzo precyzyjne obliczenia dla upsamplingu studyjnej jakości. Użytkownik może wybrać spośród 4 trybów filtru: liniowy, minimalna faza, tryb hybrydowy i NOS.

Przetaktowywanie i konwersja D/A

Kombinacja między pamięciami buforowymi, cyfrową pętlą fazową (DPLL) a własnym schematem odłączania zegara wejściowego zapewnia skuteczne oczyszczanie jittera przed samą konwersją. Zastosowanie zaawansowanej techniki Femtovox2 prowadzi w końcowym rezultacie do "analogowego" dźwięku bez kompromisów.

Konwersję z domeny cyfrowej do analogowej wykonuje bardzo precyzyjna dyskretna drabinka R2R, sterowana algorytmami FPGA. Przetwornik Wavelight DAC jest w stanie pracować w czystym trybie R2R lub w trybie hybrydowej drabinki*. Przyszłe oprogramowanie umożliwi przełączanie za pomocą przycisku.

*obecnie w fazie rozwoju

Sekcja analogowa i zasilanie

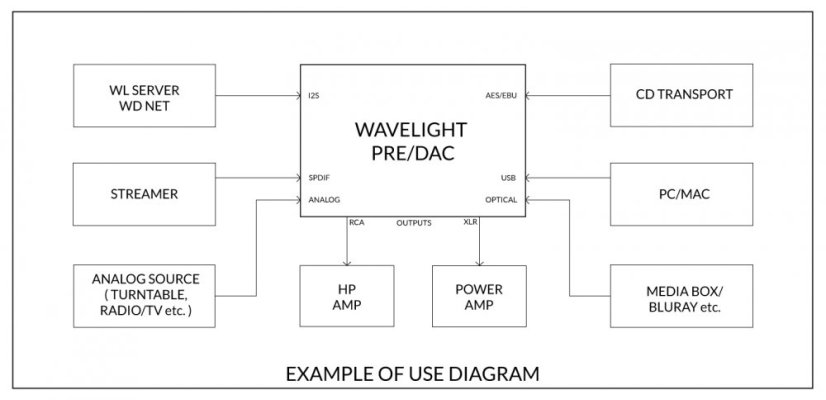

Dzięki 5 cyfrowym wejściom i jednemu wejściu analogowemu, jednostka jest w stanie działać również jako przedwzmacniacz. Aby uniknąć skracania danych, kontrola głośności wewnątrz Wavelight jest w pełni analogowa, choć sterowana cyfrowo.

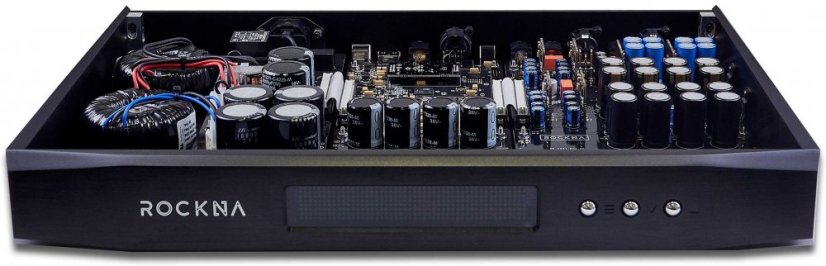

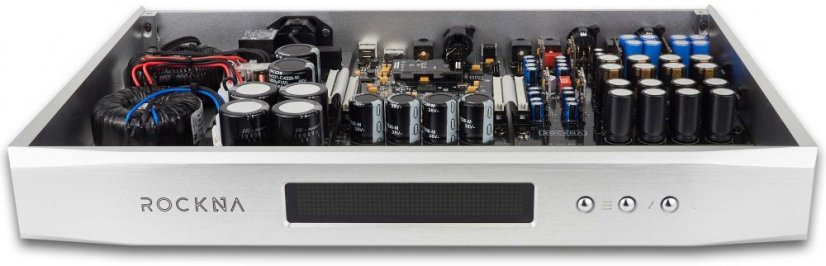

Ścieżka analogowa jest w pełni dyskretna. Dwa transformatory toroidalne umożliwiają oddzielenie obwodów analogowych i cyfrowych. Zasilanie jest regulowane przez masywną bankę filtracyjną o pojemności (ponad 100 000 uF).

Jakość

Każdy przetwornik Wavelight jest ręcznie montowany w fabryce Rockna, indywidualnie testowany i przechodzi nasz rygorystyczny proces kontroli jakości. Jesteśmy przekonani, że dźwięk powinien być uzupełniony o szczegółowe dopasowanie i wykończenie, solidną konstrukcję, dokładny projekt obwodów i niezawodność.

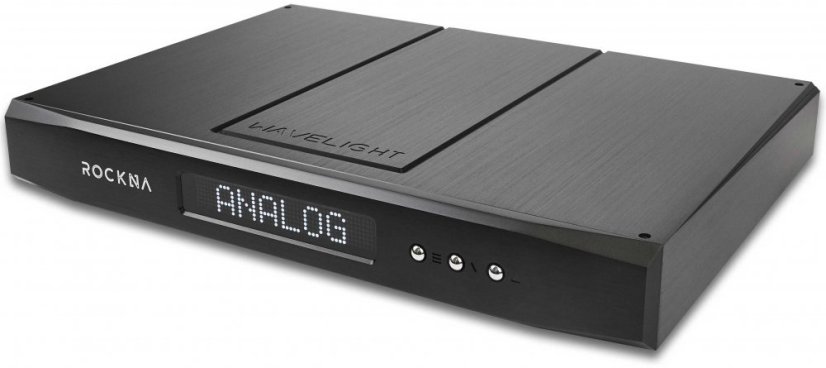

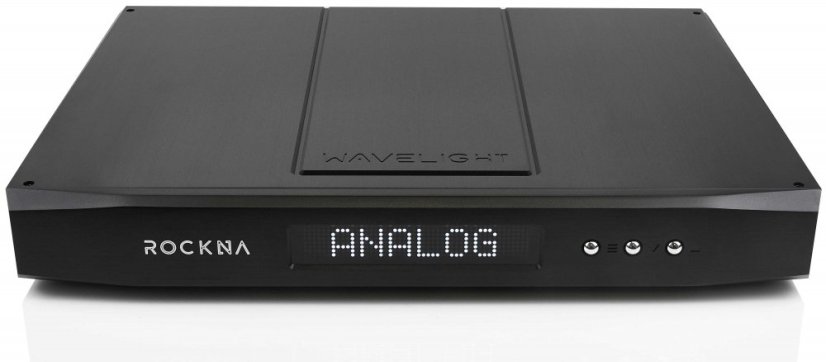

Dlatego używamy wybranych komponentów, takich jak rezystory o wysokiej precyzji czy audiofilskie kondensatory separacyjne. Obudowa jest w całości wykonana z masywnego aluminium z anodowaną powierzchnią i delikatną szczotkowaną strukturą.

Specyfikacja

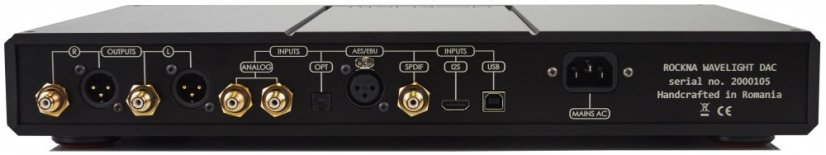

WEJŚCIA CYFROWE

• S/PDIF: 24bit 44,1-192k PCM, DSD64
• AES/EBU: 24bit 44,1-192k PCM, DSD64
• USB: 32bit 44,1-384k PCM, DSD64-512
• OPTICAL: 24bit 44,1-176k PCM, DSD64
• I2S (LVDS): 32bit 44,1-384k PCM, DSD64-512

WYJŚCIA

• THD+N: R2R/HYBRID: -0,005%/TBD
• Stosunek sygnału do szumu (0 dB): 117 dB
• Zakres dynamiczny: 117 dB
• Impedancja wyjściowa: 50 omów
• Maksymalne wyjście (SE/XLR): 2,4/5,8 Vrms

WEJŚCIE ANALOGOWE

• THD+N (RCA): -113 dB
• THD+N (XLR): -119 dB
• Opcjonalny zysk (RCA): 0/6/9,5 dB
• Opcjonalny zysk (XLR): 8/14/17,5 dB
• HT bypass: TAK

PRZETWARZANIE CYFROWE

• Technologia krzemowa: Xilinx Spartan7
• Typ przetwornika D/A: R2R 25 bitów + tryb hybrydowy (w opracowaniu)
• PLL z pamięcią, tylko domena cyfrowa: jitter 300 fS
• Własne filtry cyfrowe: NOS, liniowy, minimalny i hybrydowy fazowy, 8×
• Typ filtra: (zaawansowana konwolucja): Parks-McClellan, 2,5K odgałęzień.
• Precyzja matematyczna: 60 bitów
• Tłumienie pasma stopu: -135 dB
• Falowanie pasma przepustowego: 0,00003 dB
• Regulacja głośności: 0,5 %: Cyfrowo sterowany ANALOG

RÓŻNE

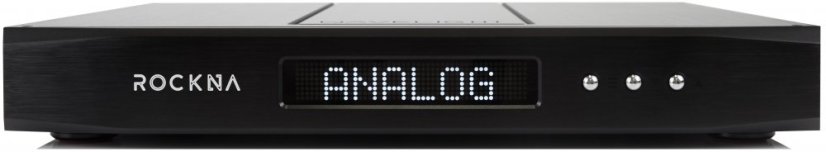

• Wyświetlacz: biały matrycowy, ściemnialny
• 3 przełączniki sterujące
• Aplikacja zdalnego sterowania dla Android/IOS
• Aktualizacje oprogramowania przez USB/BT
• Wymiary: 430 × 300 × 55 mm
• Obudowa całkowicie aluminiowa

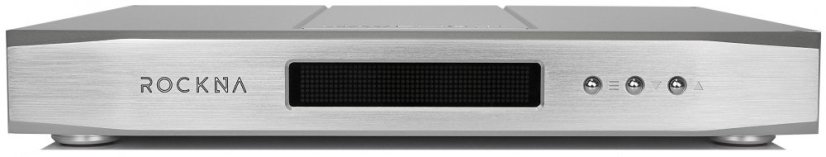

• Dostępne kolory: Czarny, srebrny
• Waga (netto/transport): 1,5 kg waga (w kg): 7,25/10 kg
